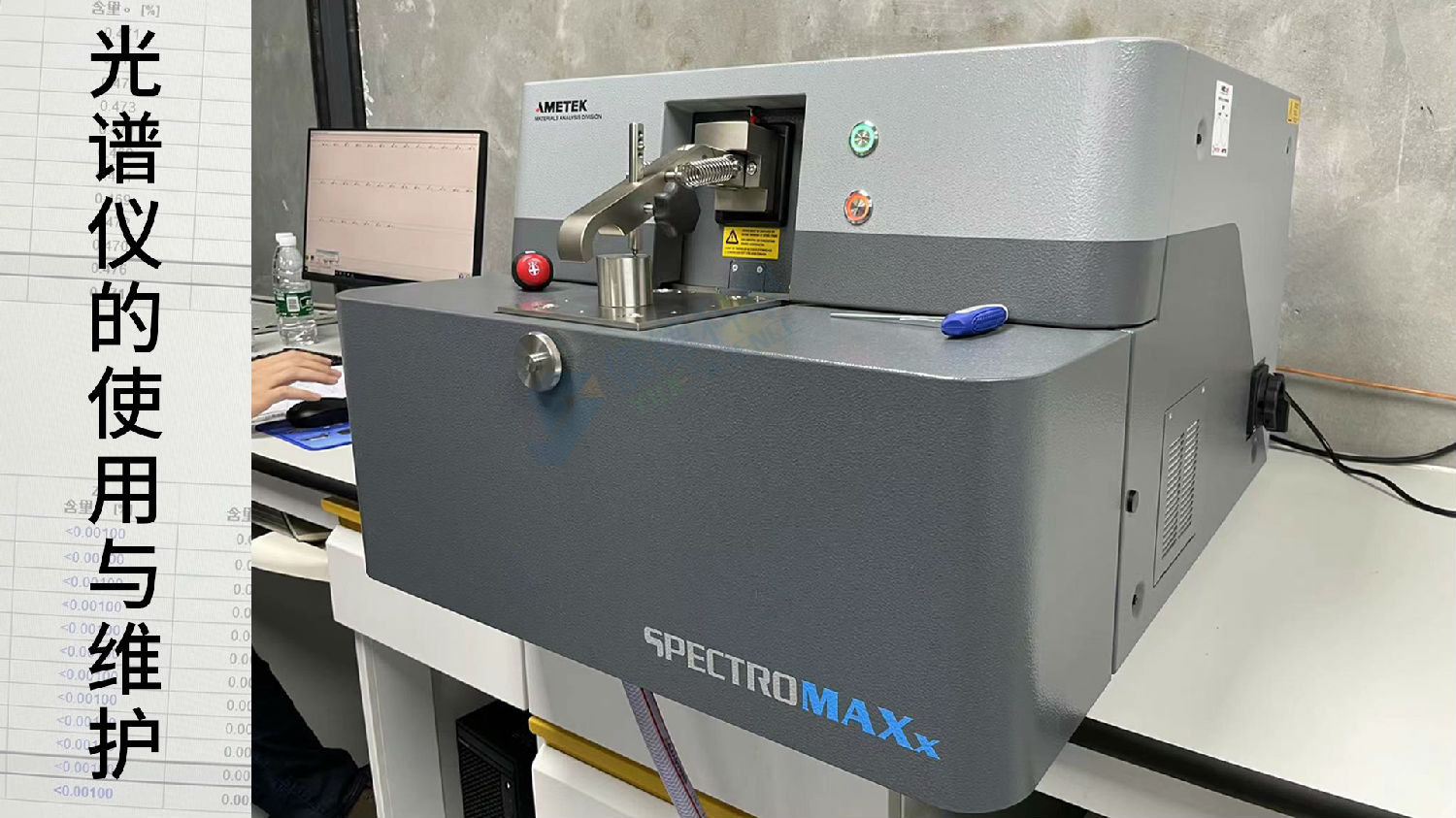

在斯派克直讀光譜儀的使用與維護(hù)上，我們需要對(duì)儀器形成一套管理方法，以下便是儀德為大家整理出來的具體辦法總結(jié)：

一、實(shí)驗(yàn)室管理

作為精密儀器設(shè)備的使用，保證環(huán)境條件及杜絕違章操作是保證高精密度的基本條件。

1、改善環(huán)境條件：關(guān)好光譜室門窗，室溫保持在 23 攝氏度。

2、加強(qiáng)設(shè)備維護(hù)：定期檢查氣路是否漏氣、堵塞，火花臺(tái)由 2-3 天改為每天清洗。

3、加強(qiáng)操作管理：樣品沾水、中心縮孔內(nèi)有水嚴(yán)禁上火花臺(tái)分析，激發(fā)點(diǎn)應(yīng)在樣品表面1/3處，否則重新分析。

二、光譜樣品的制備

1、取樣

采用清潔、干燥(烘干)的樣模取樣，脫氧劑用量不超過 0.80%。在轉(zhuǎn)爐、鋼水包、鐵水包內(nèi)適當(dāng)深度取樣，取樣應(yīng)有代表性，且成分均勻，取樣溫度 1350-1500 攝氏度盡力避開渣子。

2、制樣

（1）鋼樣經(jīng)過脫模定型，再紅切為長(zhǎng)度 25 -35mm(選用下部樣品)，水冷至約 30 ℃不燙手，進(jìn)行磨樣。

（2）鐵樣：經(jīng)過脫模定型，再自然冷卻至紅色褪盡，方可風(fēng)冷至 300 攝氏度以下，最后水冷，進(jìn)行磨樣。

（3）制樣設(shè)備：切割機(jī)一使用手動(dòng)切割機(jī)；磨樣機(jī)為手動(dòng)磨樣機(jī)，磨樣砂輪片為3800m/s的高速增強(qiáng)砂輪片。

三、樣品分析情況

1、控樣的制作

（1）選取與分析樣品冶金過程和物理狀態(tài)相一致的樣品，各個(gè)元素含量準(zhǔn)確可靠，成分分布均勻，外觀無氣孔、沙眼、裂紋等物理缺陷，各個(gè)元素含量接近分析樣品含量。

（2）將該樣品從 1/2 處切割開，下部用光譜分析 6-8 次，上部不同位置鉆取 3-6個(gè)點(diǎn)，分別除去渣子，分為3-6個(gè)樣品用紅外碳硫儀測(cè)定 C、S 含量。

（3）比較兩種方法測(cè)定元素含量偏差。過大，檢查光譜儀情況；接近，以上部平均值來定值。

（4）比較同一種方法不同點(diǎn)元素含量偏差，確定樣品是否均勻。

2、標(biāo)準(zhǔn)化：每周做 1-2 次，每個(gè)元素偏差不得高于 20%。

3、類型標(biāo)準(zhǔn)化：每天早班做 1次，每 4 小時(shí)激發(fā)2-3 次控樣，檢查類型標(biāo)準(zhǔn)化。

4、樣品分析:

（1）樣品成分分布均，外觀無氣孔、沙眼、裂紋等物理缺陷。

（2）激發(fā)時(shí)樣品溫度盡可能與控樣溫度接近，以提高準(zhǔn)確度。

（3）脫氧劑鋁含量應(yīng)控制在 0.80% 以下，否則數(shù)據(jù)偏差過大。

5、樣品磨制后表面盡可能平整，不得有明顯漏光現(xiàn)象。

6、激發(fā)時(shí)響聲平穩(wěn)，無劇烈雜音，表明無明顯漏光，否則中斷分析，同時(shí)查找原因。激發(fā)后及時(shí)判斷激發(fā)點(diǎn)為凝聚放電后方可報(bào)數(shù)，如為擴(kuò)散放電，不得報(bào)出結(jié)果，必須及時(shí)檢查激發(fā)過程，包括氳氣、試樣、極矩等。

四、設(shè)備維護(hù)

1、每日維護(hù)

（1）檢查氣(純度大于或等于 99.995%)供給、供電狀況。

（2）檢查激發(fā)斑點(diǎn)

（3）類型標(biāo)準(zhǔn)化

（4）清潔火花臺(tái)

2、每周維護(hù)

（1）標(biāo)準(zhǔn)化：每周1-2次

（2）更換過濾水：3-4次

（3）清潔氟氣排出系統(tǒng)：1次

3、每月維護(hù)

（1）徹底清理火花臺(tái)

（2）清潔空氣過濾器

（3）清潔石英窗：1-2月一次

4、其它維護(hù)：儀器內(nèi)部清理、檢查描跡、更換氧過濾器、更換標(biāo)準(zhǔn)化樣品、備份分析數(shù)據(jù)。

參考標(biāo)準(zhǔn)：
光譜分析論文集
